Renault Megane IV 2017: radio Android i cztery kamery

W tym Renault Megane IV z silnikiem 1.6 SCe zamontowaliśmy radio Android oraz zestaw czterech kamer do widoku 360°. Prace objęły dopasowanie urządzenia do konsoli, rozmieszczenie kamer z przodu, z tyłu i w obu lusterkach, poprowadzenie przewodów oraz kalibrację obrazu.

Celem był wygodniejszy podgląd otoczenia auta podczas manewrowania. Zdjęcia poniżej pokazują samochód przed montażem, przebieg prac i detale po instalacji.

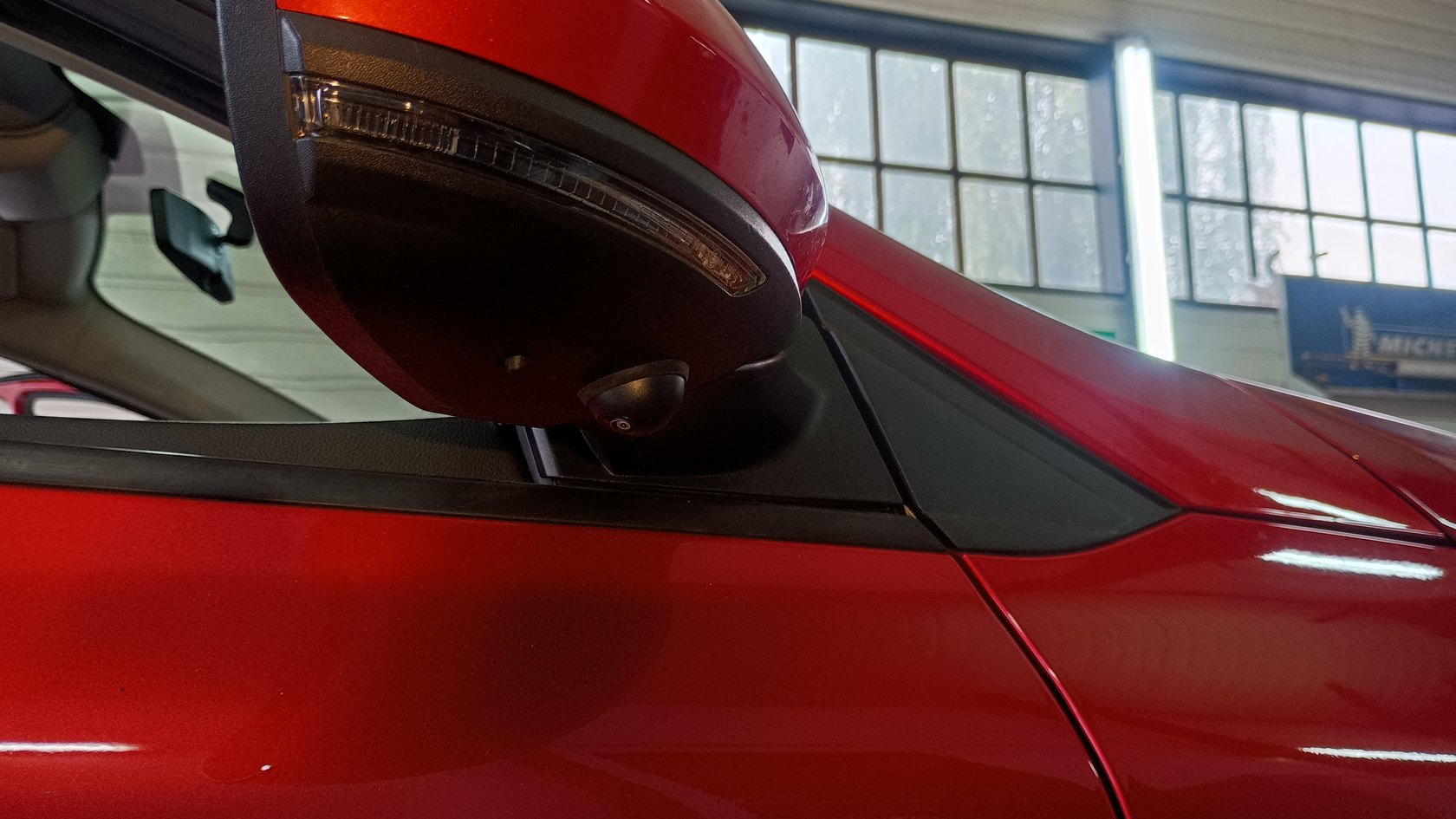

Kamera boczna systemu 360 zamontowana pod lusterkiem Renault Megane IV

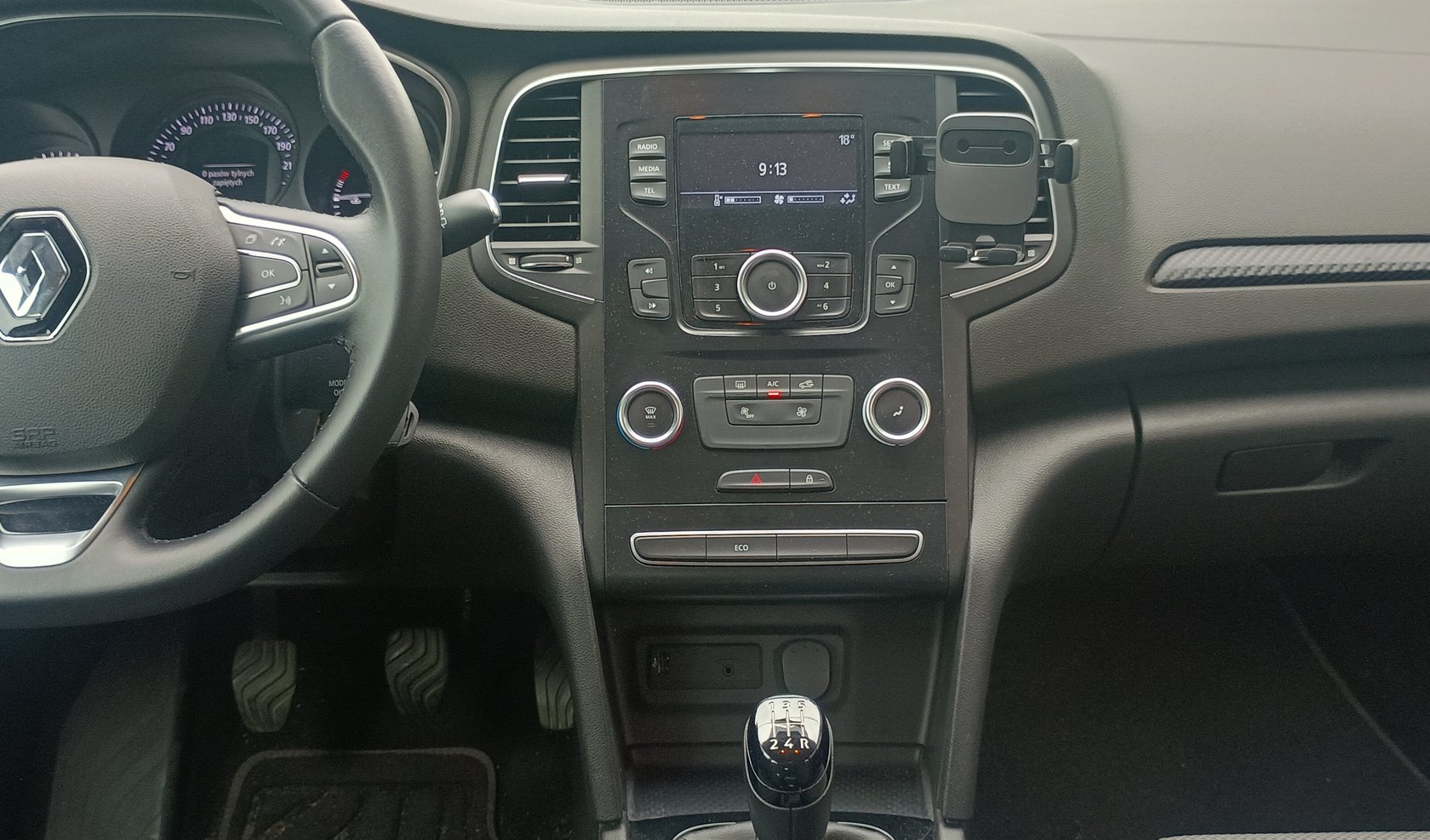

Fabryczna konsola i radio Renault Megane IV przed wymianą na ekran Android

Jak wyglądało auto przed montażem

Samochód miał fabryczną konsolę z niewielkim ekranem. Przed rozpoczęciem prac sprawdziliśmy układ wnętrza i miejsca montażu kamer. W lusterkach bocznych trzeba było znaleźć pozycję, z której kamera widzi strefę przy boku pojazdu, a sama instalacja pozostaje uporządkowana.

Na zdjęciu poniżej widać lusterko przed montażem kamery. Wymiana radia i dodanie czterech kamer wymagały także przeprowadzenia przewodów przez odpowiednie elementy auta.

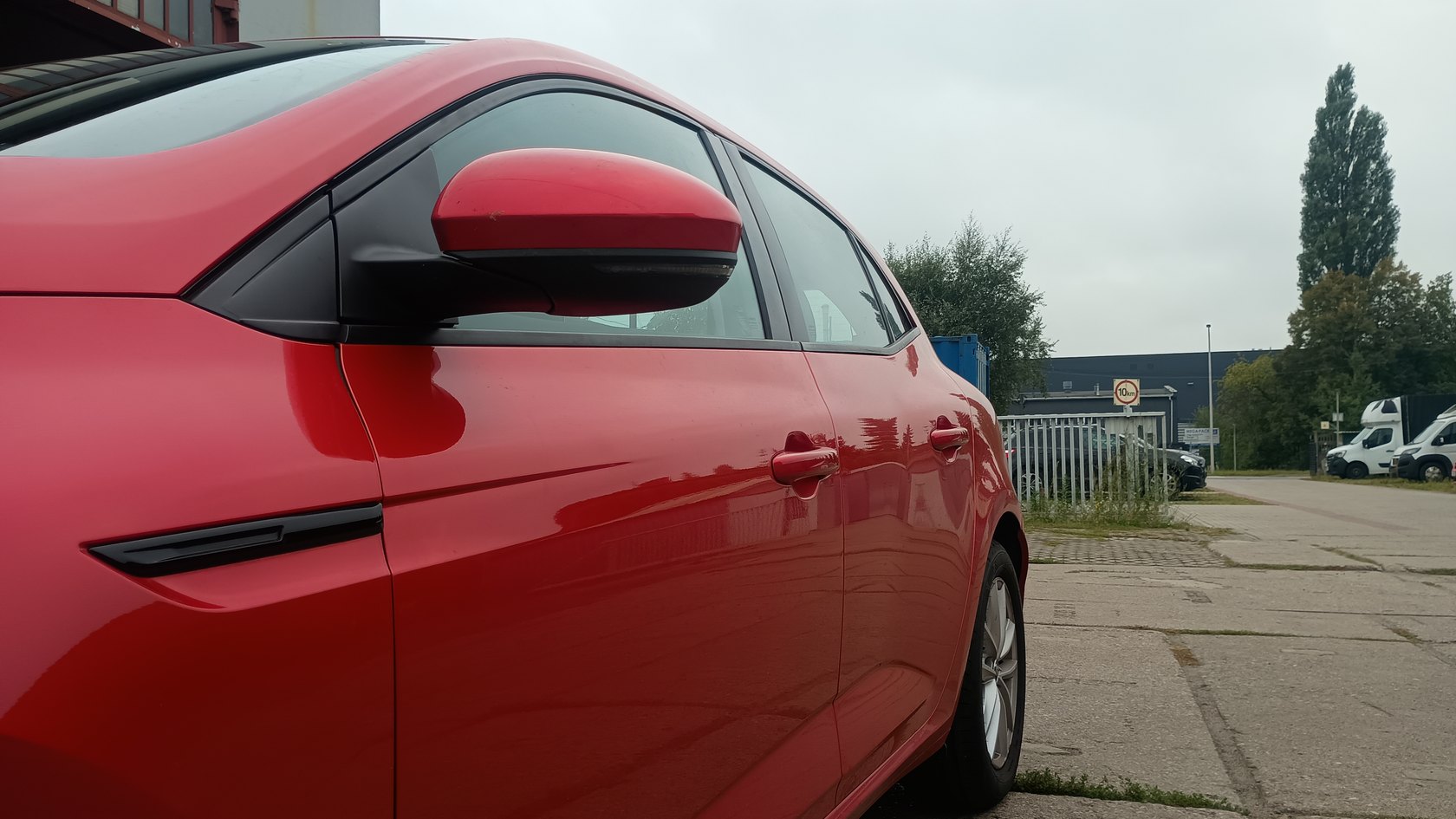

Lusterko boczne Renault Megane IV przed montażem kamery 360

Montaż czterech kamer i radia Android

Rozmieściliśmy kamery z przodu, z tyłu i po bokach samochodu. Szczególnej uwagi wymagały lusterka: przewody trzeba było poprowadzić przez ich obudowy i drzwi, a połączenia zabezpieczyć przed ruchem oraz wilgocią. Na zdjęciach widać przygotowany zestaw, otwarte drzwi podczas prowadzenia instalacji i lusterko w trakcie montażu.

Radio Android zostało osadzone w konsoli i połączone z systemem kamer. Zdjęcie z uruchomionym ekranem dokumentuje etap montażu przed zamknięciem elementów wykończenia. Nie przedstawia jeszcze gotowego wnętrza.

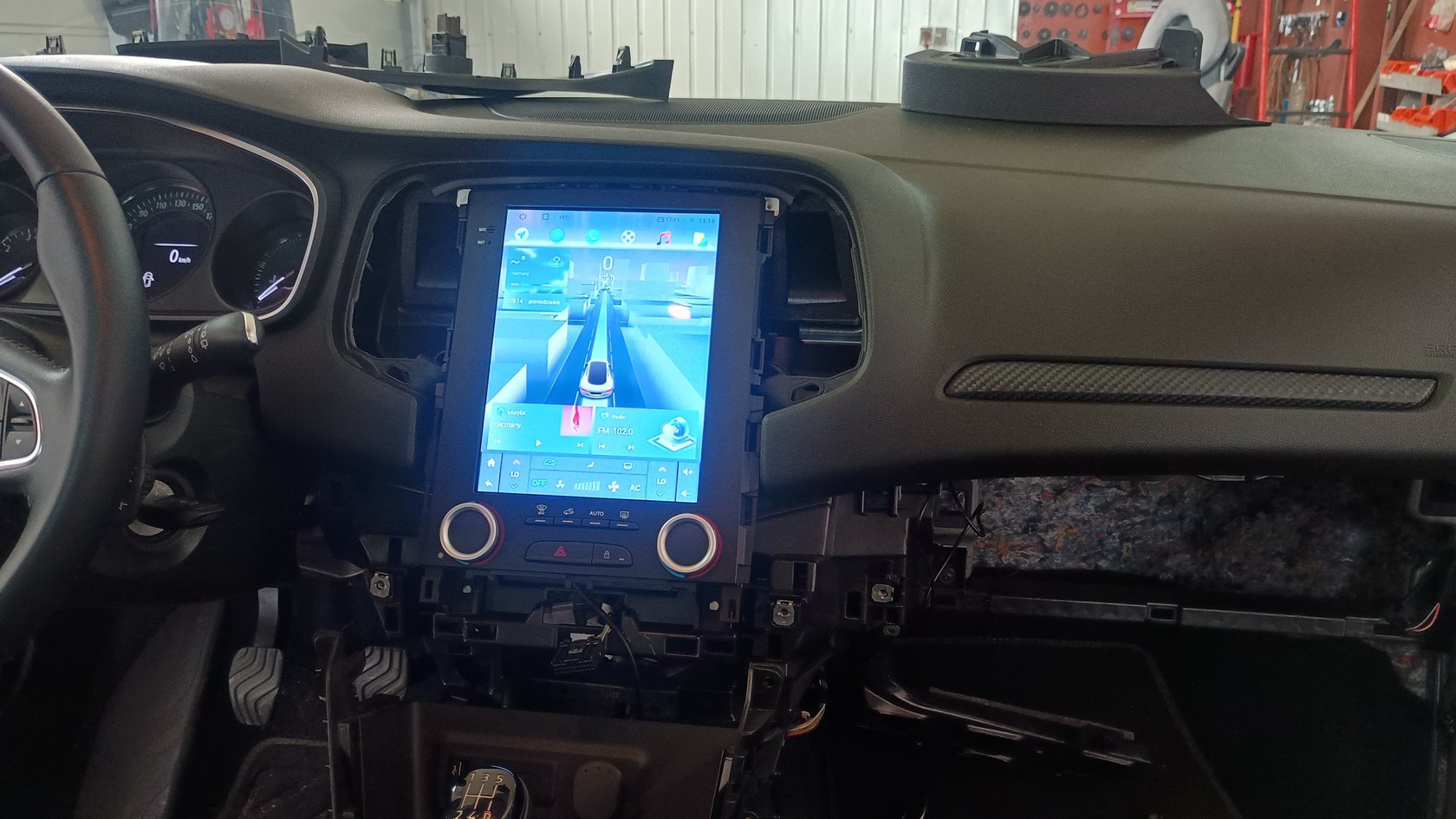

Radio Android uruchomione w Renault Megane IV podczas montażu przed założeniem osłon konsoli

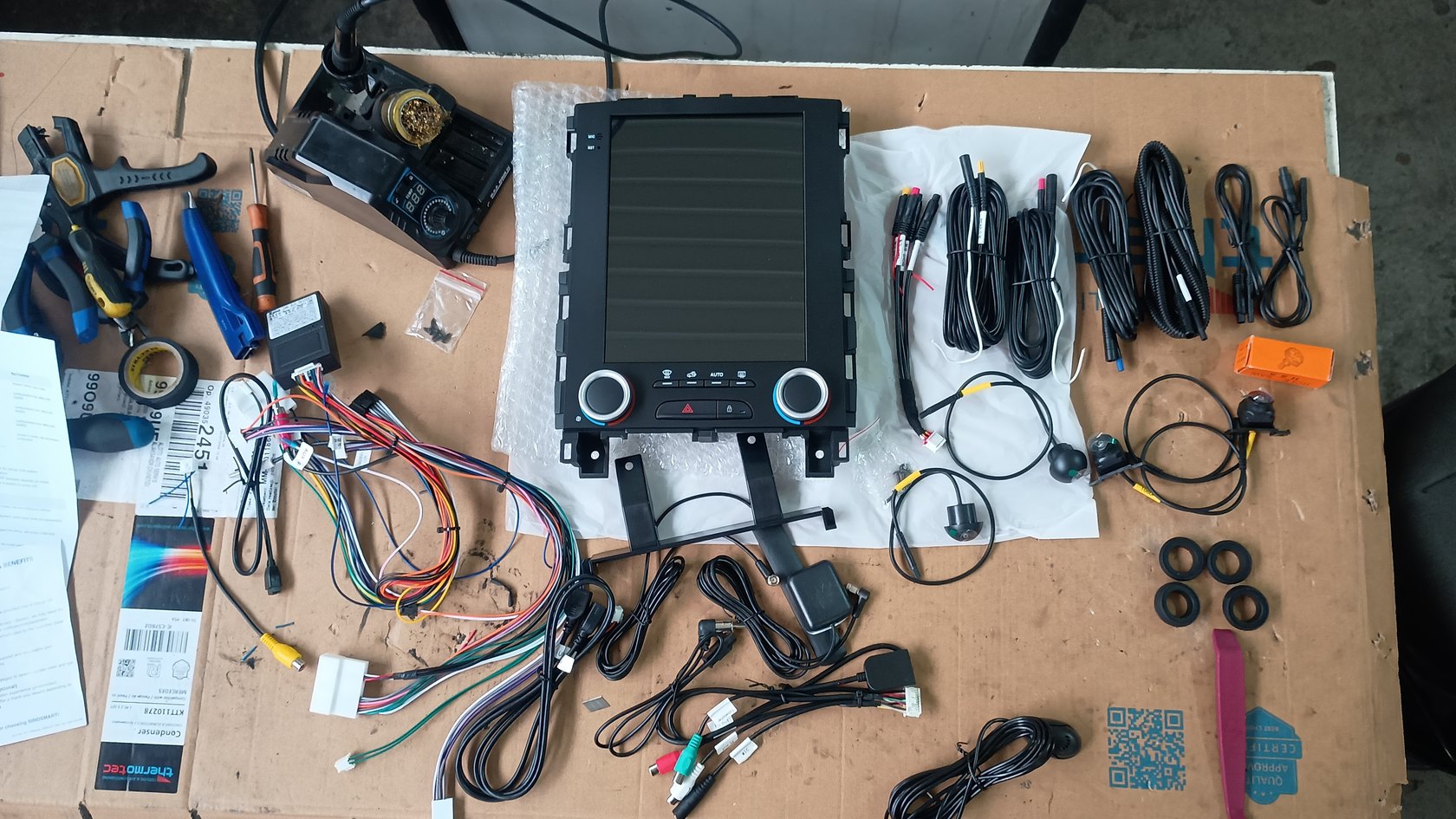

Radio Android, przewody i elementy zestawu czterech kamer 360 przed montażem w Renault Megane IV

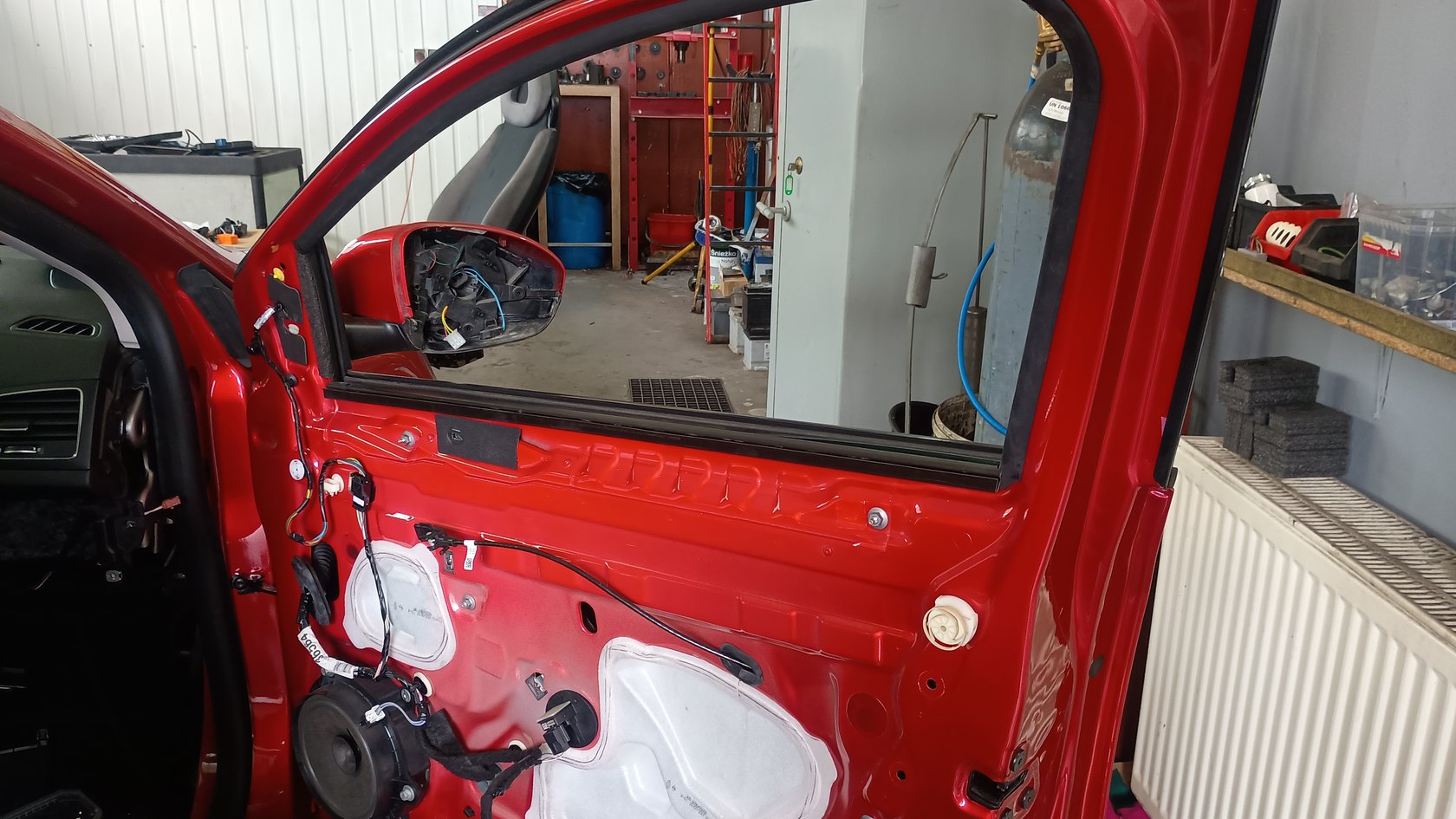

Prowadzenie przewodów kamer 360 w drzwiach Renault Megane IV podczas montażu

Dokładne położenie kamer ma znaczenie

Obraz 360 powstaje z ujęć czterech osobnych kamer. Dlatego ważny jest nie tylko sam sygnał wideo, ale też ich stabilne ustawienie i właściwy kąt widzenia. Po zamocowaniu sprawdziliśmy obraz z każdego kierunku i przygotowaliśmy auto do kalibracji.

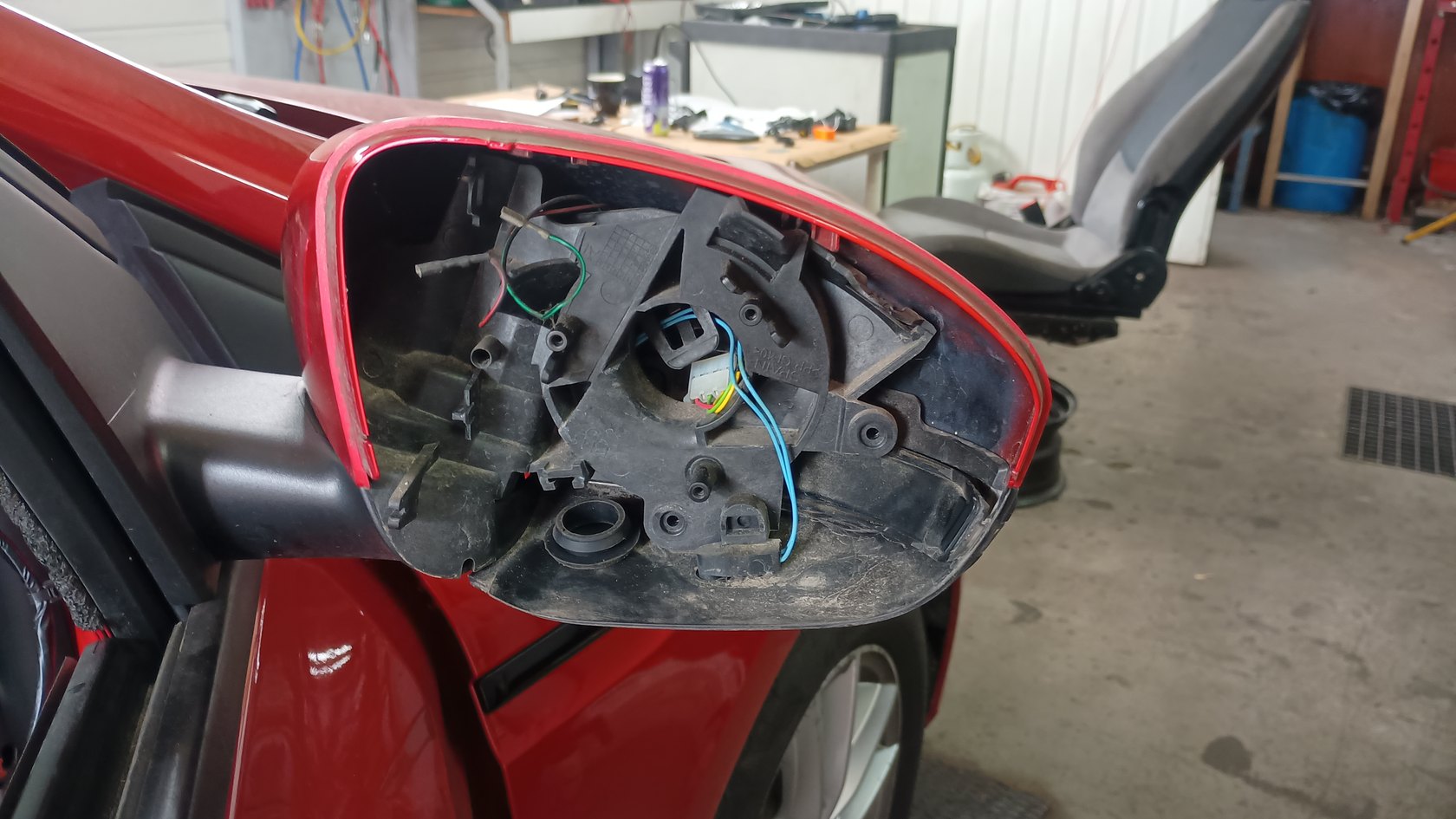

Lusterko Renault Megane IV otwarte podczas instalacji bocznej kamery 360

Kalibracja obrazu 360 i widoki przy parkowaniu

Po zamontowaniu wszystkich kamer system został skalibrowany na rozłożonych wokół auta matach. Kalibracja pozwala poprawnie zestawić ujęcia przednie, tylne i boczne w widoku z góry. Sam podgląd pomaga ocenić położenie auta względem krawężnika, przeszkód i sąsiednich samochodów podczas parkowania oraz wyjazdu z ciasnego miejsca.

Widok kamer jest pomocą dla kierowcy. Nie oznacza obecności fabrycznych czujników parkowania PDC ani nie zastępuje obserwacji otoczenia.

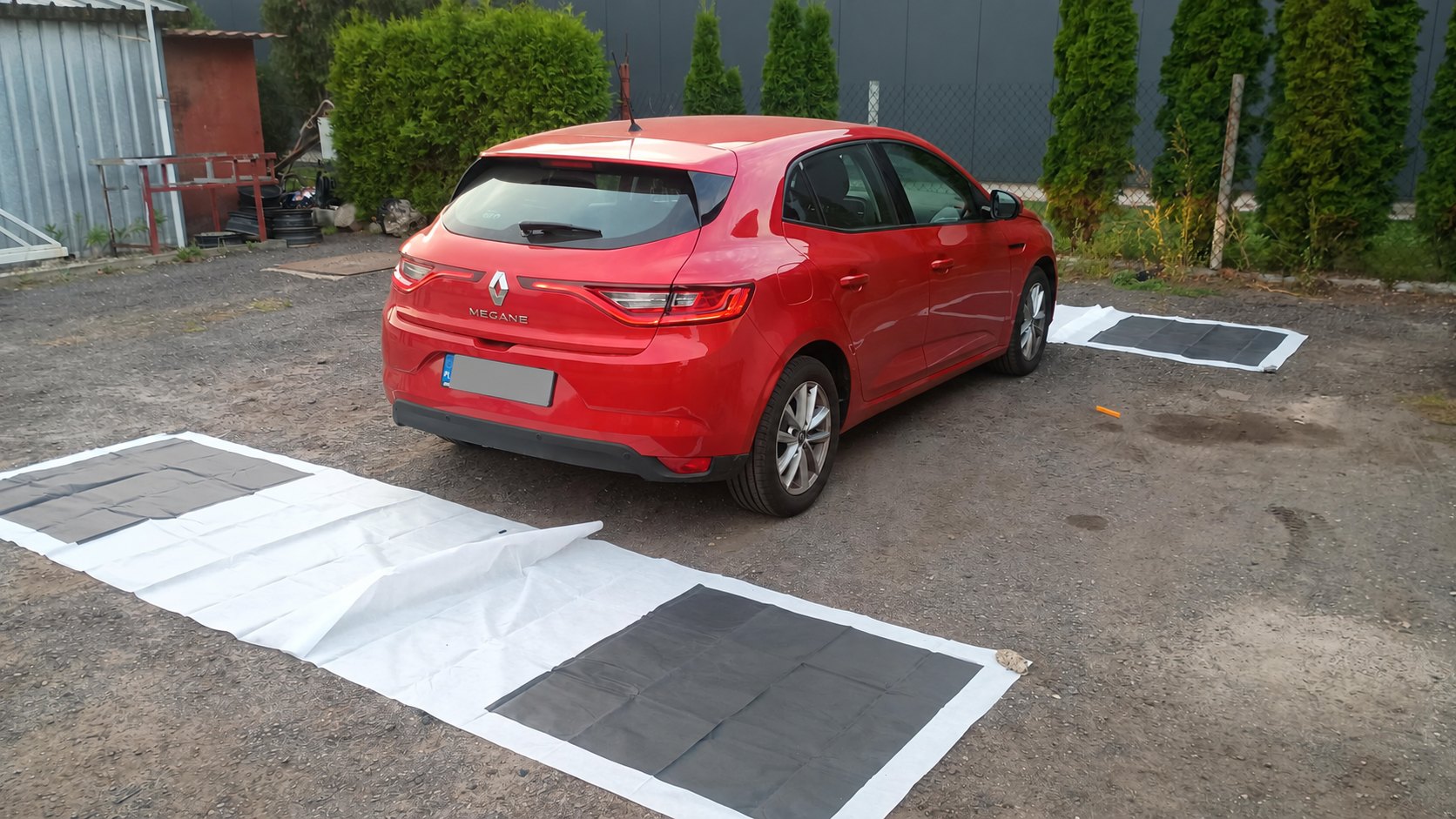

Renault Megane IV ustawiony między matami podczas kalibracji czterech kamer 360

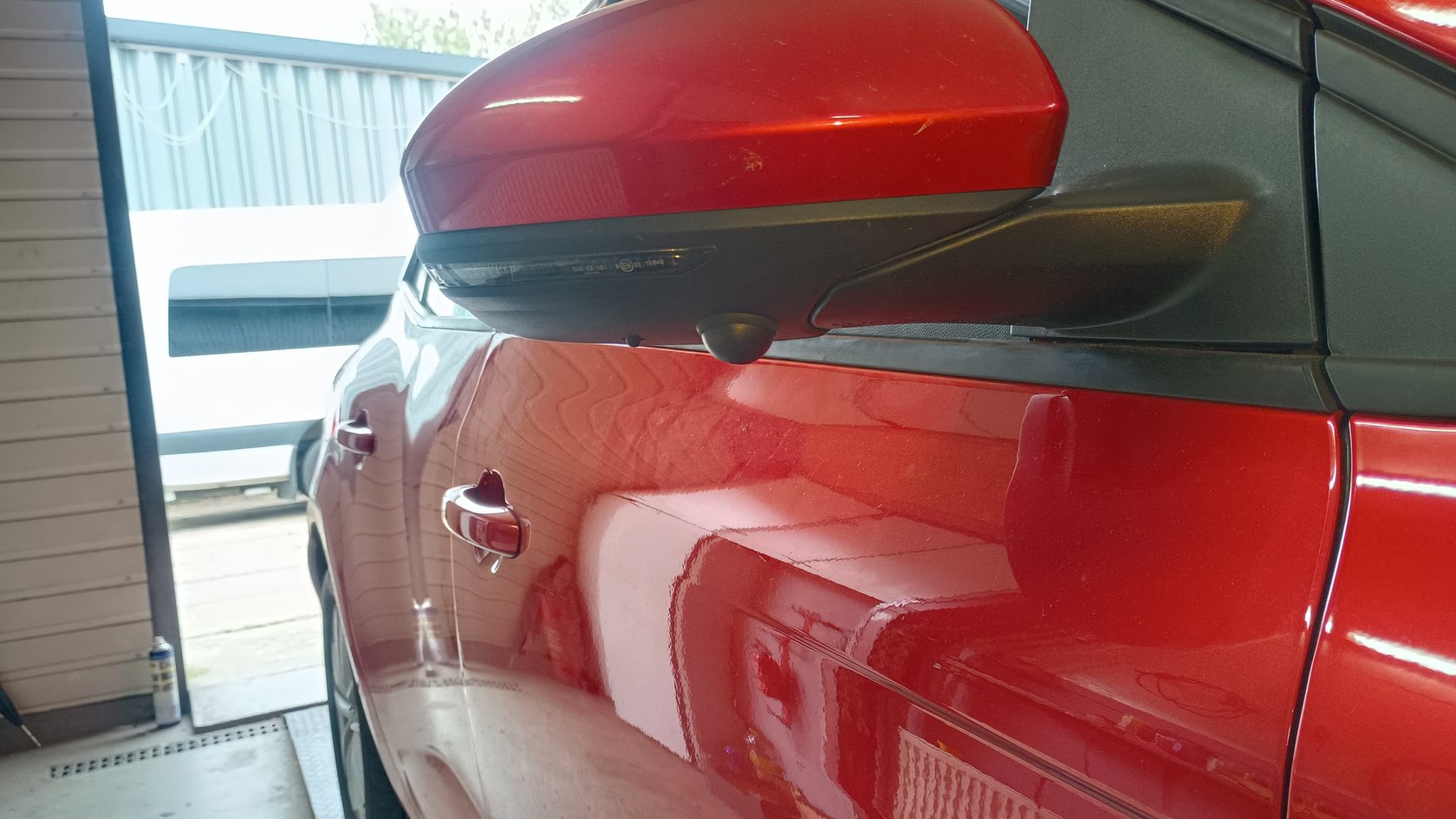

Boczne kamery 360 dyskretnie zamontowane w lusterkach Renault Megane IV

Efekt montażu

Kamery boczne umieszczono dyskretnie pod obudowami lusterek, a obraz z czterech kierunków jest dostępny na ekranie radia Android. Poniżej pokazujemy także przykład układu ekranu z widokiem tylnej kamery i widokiem z góry.

Uwaga: zdjęcie interfejsu jest materiałem poglądowym dostarczonym do artykułu. Nie jest fotografią ekranu w tym konkretnym samochodzie.

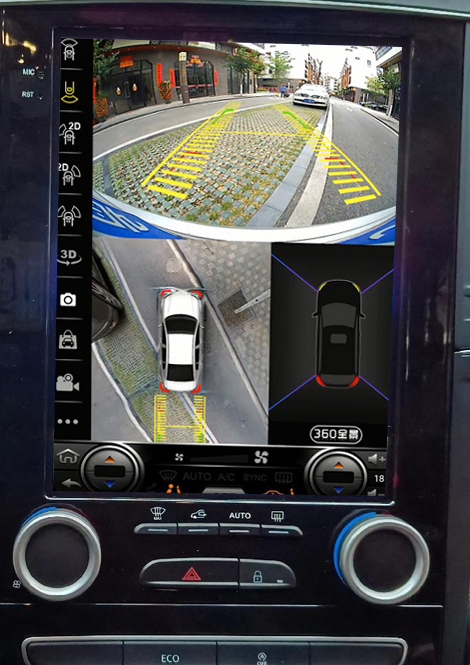

Przykładowy interfejs Android z obrazem kamery cofania i widokiem 360 z góry — Przykładowy widok systemu 360 na pionowym ekranie Android – materiał poglądowy, nie zdjęcie tej realizacji.
