Niektóre auta przyjeżdżają z jedną usterką, a po chwili okazuje się, że problemów jest kilka i część z nich nakłada się na siebie. Tak właśnie było w tym przypadku.
Auto przyjechało z problemem zamka

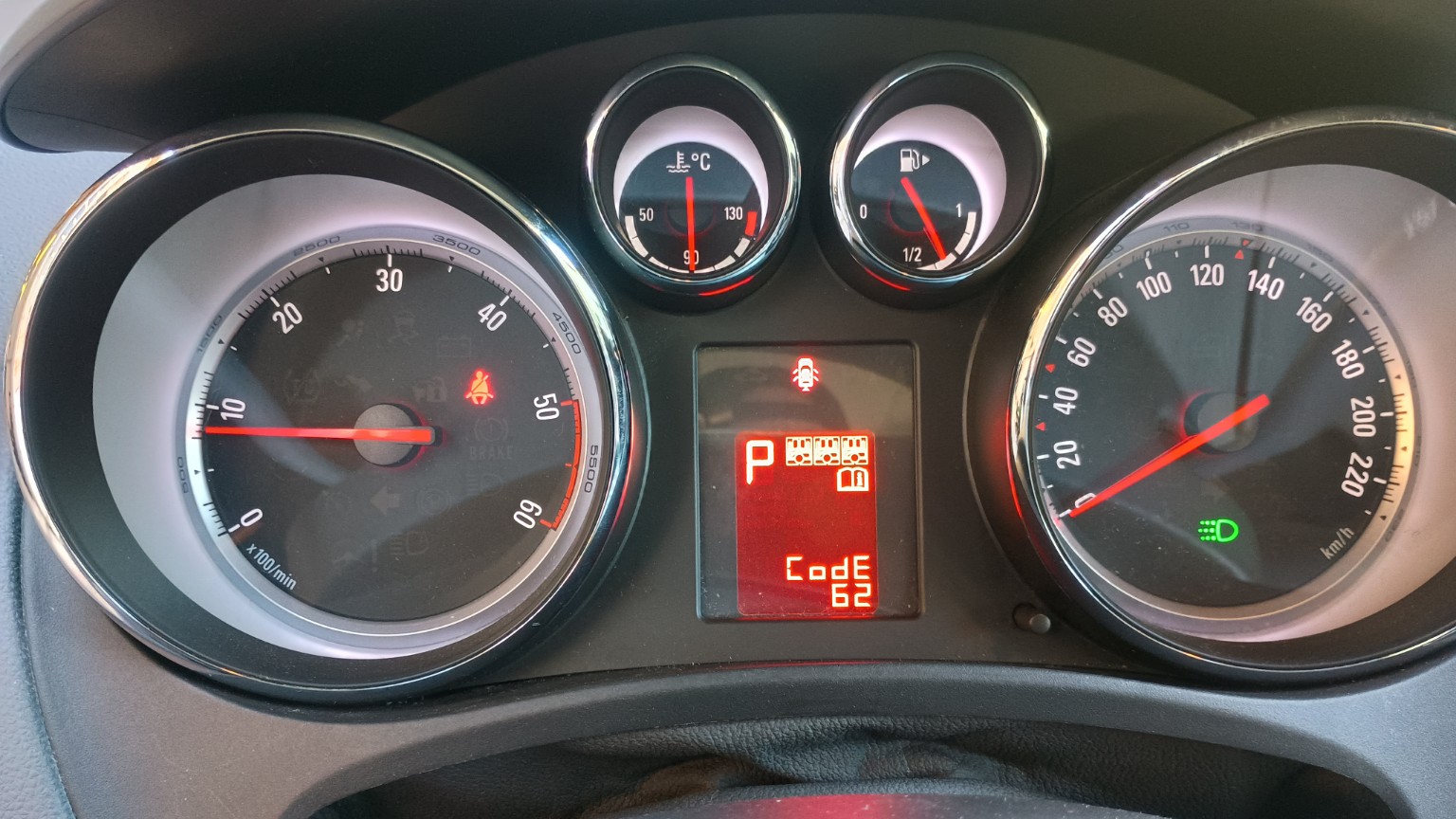

Do warsztatu trafił Opel Meriva B z 2011 roku. Główna skarga dotyczyła centralnego zamka, a dokładniej tylnego prawego zamka. Dodatkowo na zegarach świeciła się czerwona kontrolka związana z blokadą drzwi i pojawiały się sygnały dźwiękowe.
Na początku wyglądało to jak typowy problem z zamkiem albo wiązką w drzwiach. W praktyce okazało się, że sprawa jest bardziej złożona.
Diagnostyka zamka: nie sam zamek, tylko sterowanie
Po sprawdzeniu instalacji i reakcji układu wyszło, że problem nie leży w samym tylnym prawym zamku. Usterka schodziła w stronę sterowania z modułu BCM. Na przewodzie sterującym pojawiał się spadek po stronie modułu, przez co prawy tylny zamek nie pracował prawidłowo.
To ważny moment w diagnostyce, bo w takim aucie łatwo wymienić zamek „na próbę”, a później nadal mieć ten sam objaw.

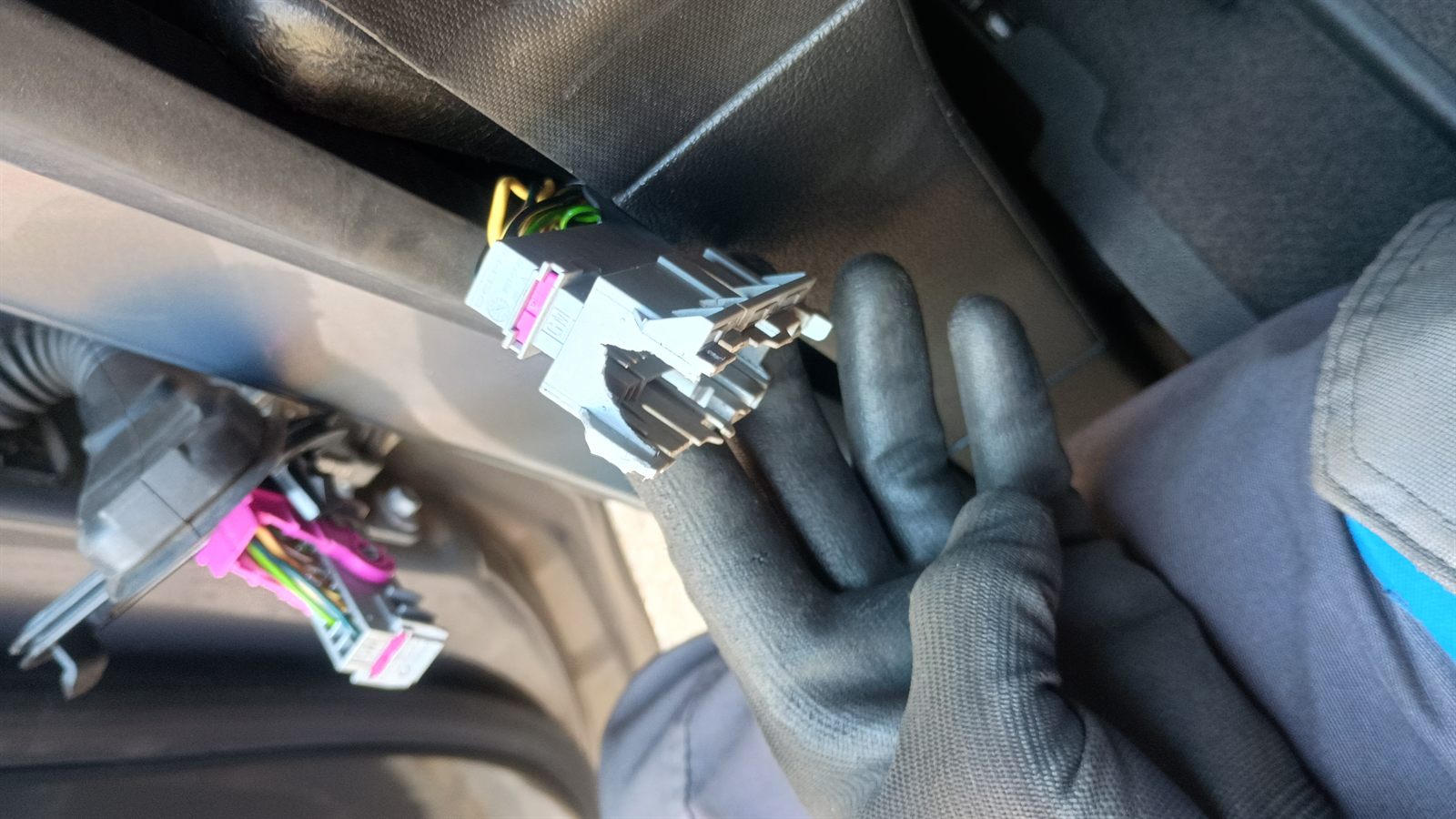

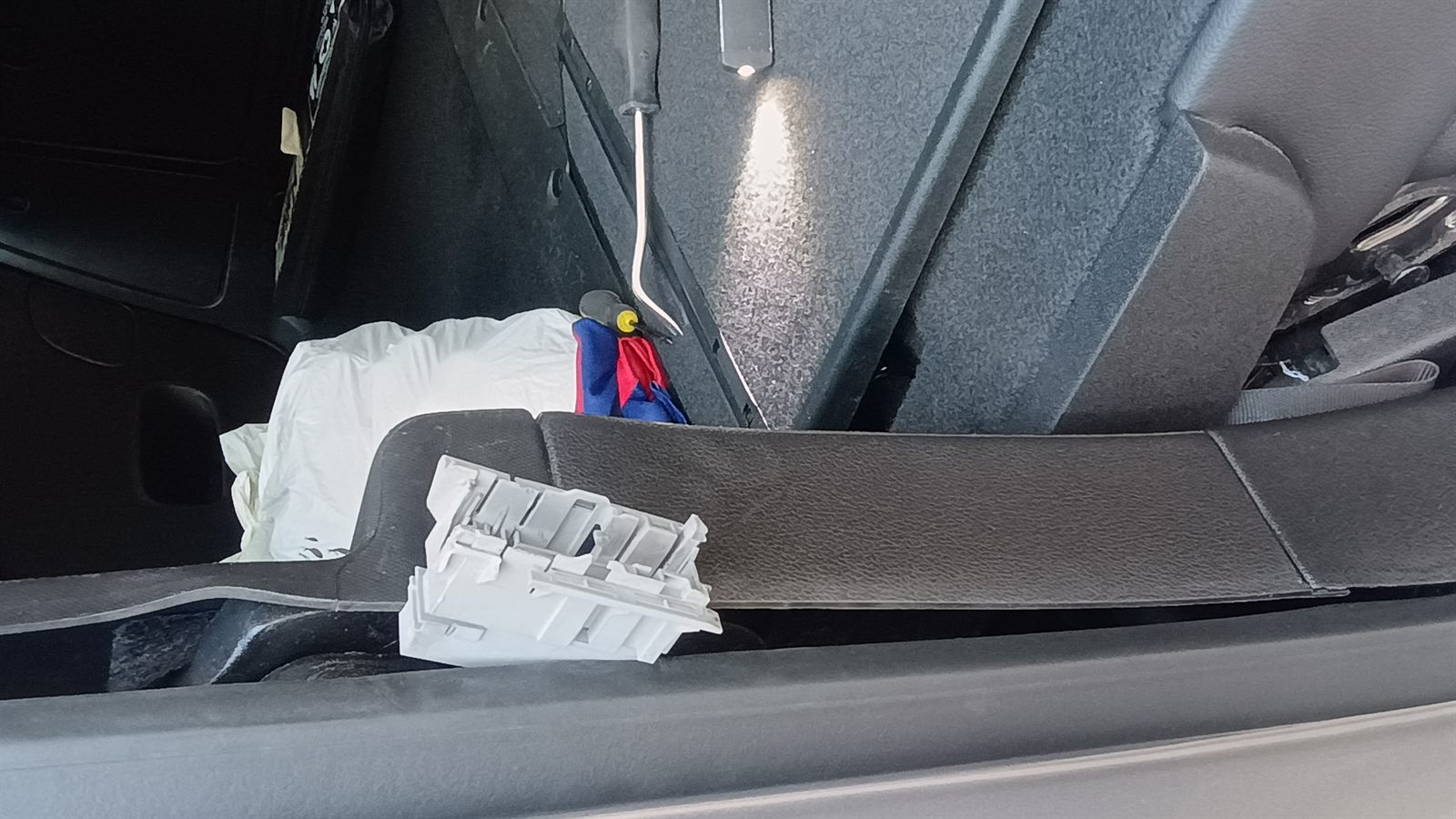

Uszkodzone złącze prawych tylnych drzwi
Po zdjęciu tapicerki i dostaniu się do instalacji prawych tylnych drzwi widać było, że problem nie kończy się na samym zamku. Złącze miało uszkodzenie mechaniczne, a jeden z pinów był podgięty i pracował jak sprężyna: raz dociskał, raz tracił kontakt.
Taki przerywany kontakt potrafi narobić więcej szkody niż całkowita przerwa. Układ dostaje niestabilne obciążenie, zamek raz reaguje, raz nie, a kanał sterujący pracuje w warunkach, do których nie został przewidziany. W tym przypadku doprowadziło to do uszkodzenia kanału sterowania prawym tylnym zamkiem.
BCM – lokalizacja problemu, ale bez rozbierania na siłę
Moduł BCM został sprawdzony, jednak jego budowa nie pozwalała na bezpieczną naprawę elektroniki bez ryzyka uszkodzenia płyty. W środku znajdują się połączone ze sobą sekcje, których rozdzielenie mogłoby skończyć się zniszczeniem sterownika.
W takich przypadkach lepiej nie udawać „bohaterskiej” naprawy, tylko wybrać rozwiązanie, które ma sens techniczny i daje stabilny efekt.
Skuteczne obejście i powrót działania zamka
Zastosowane zostało skuteczne obejście po stronie sterowania. Prawy tylny zamek został uruchomiony razem z lewym tylnym i centralny zamek wrócił do prawidłowej pracy. Błąd prawego tylnego zamka zniknął.
Co ciekawe, czerwona kontrolka oraz sygnał dźwiękowy nie zgasły od razu. Układ „uspokoił się” dopiero po ruszeniu autem i po wykonaniu cyklu autozamykania. Po tym kontrolka zgasła, a sygnał przestał się pojawiać.
Na tym nie koniec – wyszły jeszcze falujące obroty

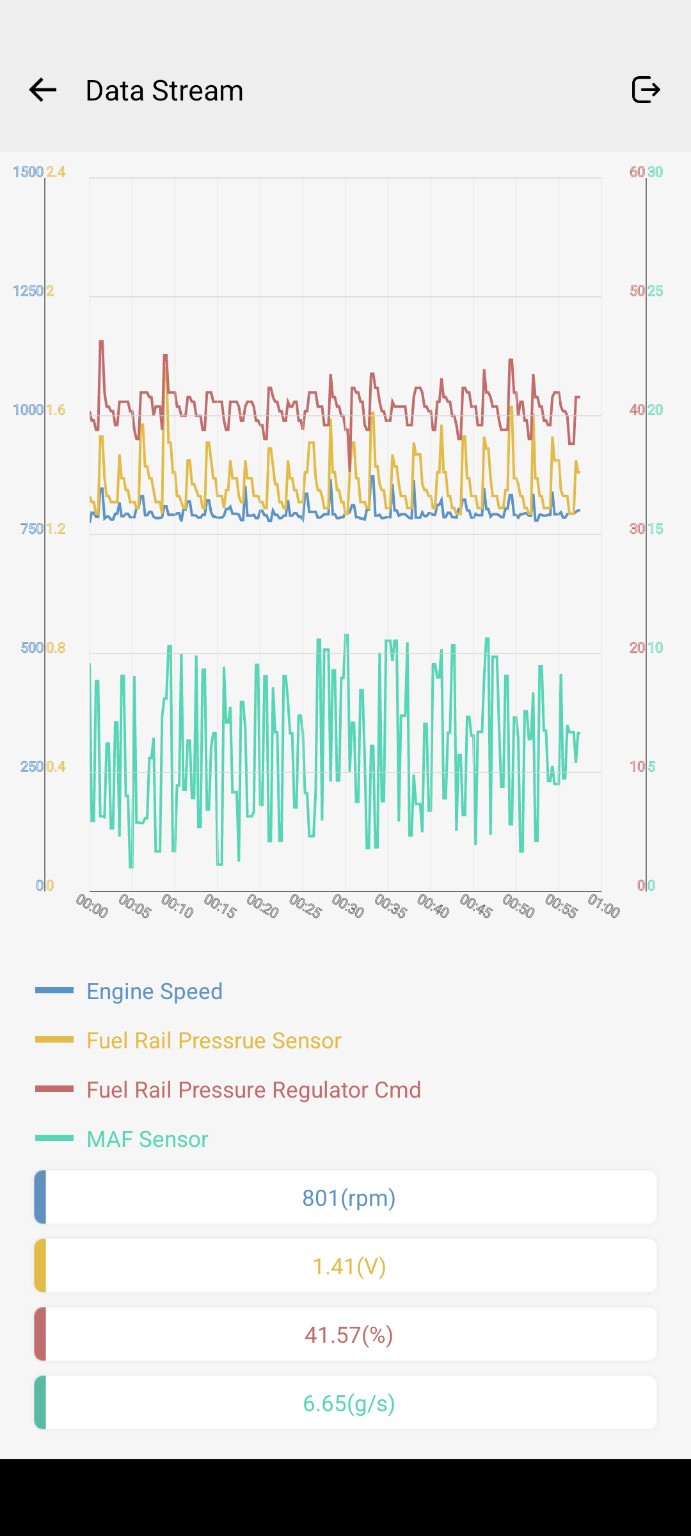

Po rozwiązaniu tematu zamków pojawił się drugi problem: falujące obroty i szarpanie silnika. Dodatkowo przepływomierz powietrza pokazywał nienaturalny, „poszarpany” wykres. Na pierwszy rzut oka można było podejrzewać sam czujnik MAF, ale diagnostyka pokazała coś więcej.

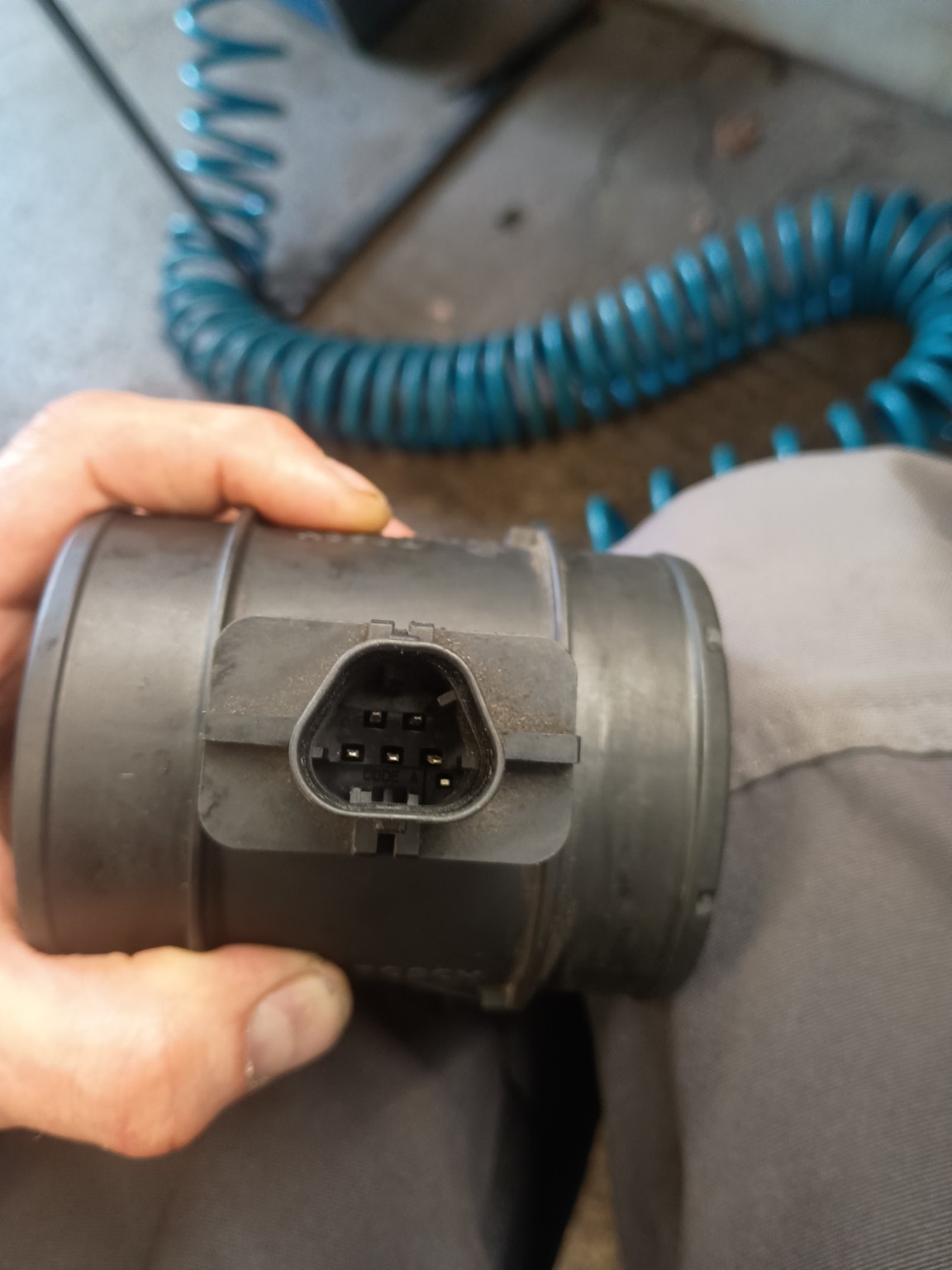

Kostka MAF – mały detal, duże zamieszanie

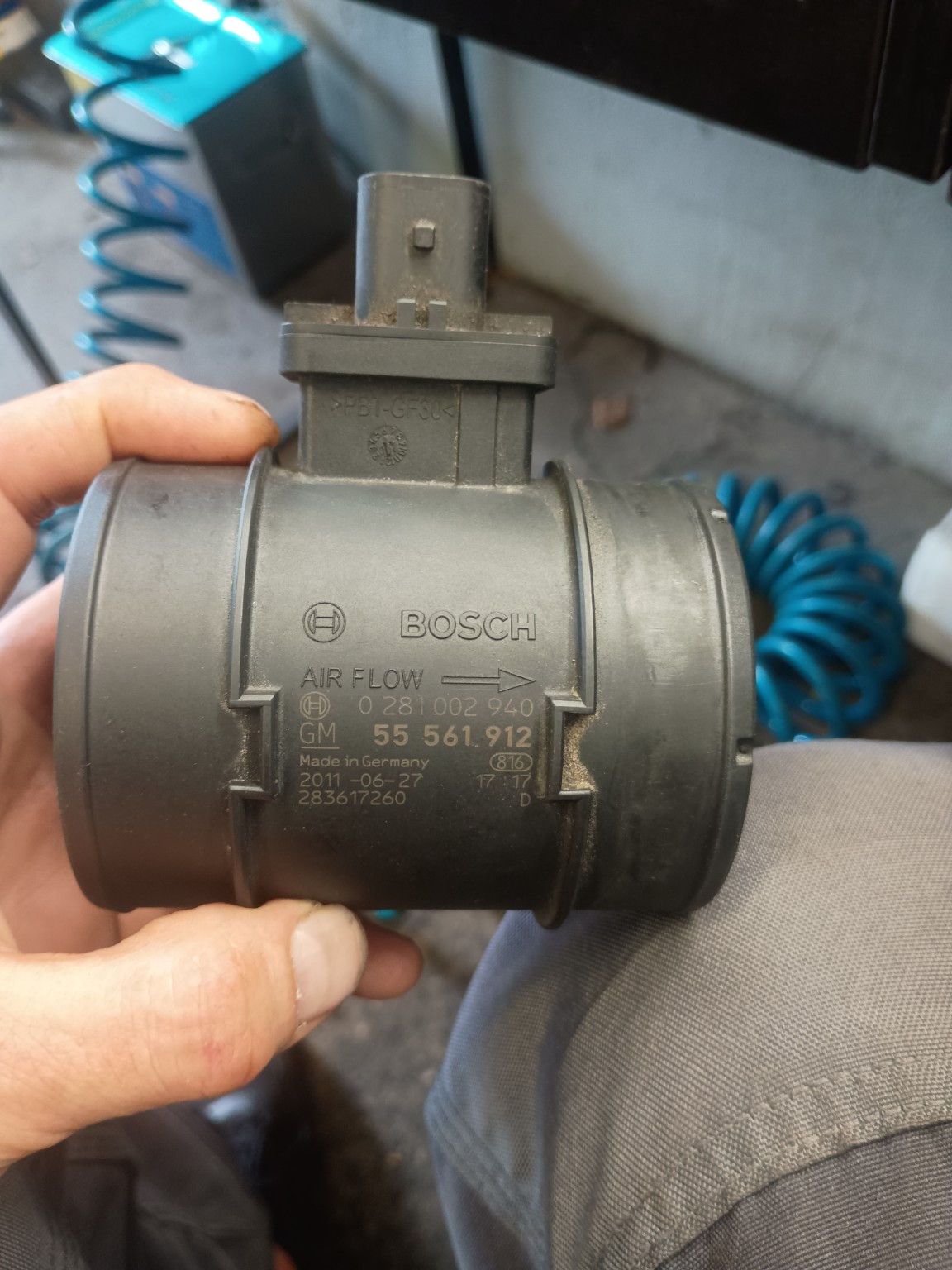

Wtyczka przepływomierza miała uszkodzone i rozjechane piny. To oznaczało niestabilny kontakt i możliwość zakłócania sygnału. Sam czujnik nie był jedynym problemem – duży udział miała właśnie kostka i kontakt elektryczny.
Na tym etapie udało się poprawić styki, ale docelowo taka kostka powinna zostać wymieniona na nową. Przy układach pomiarowych prowizorka prędzej czy później wraca.

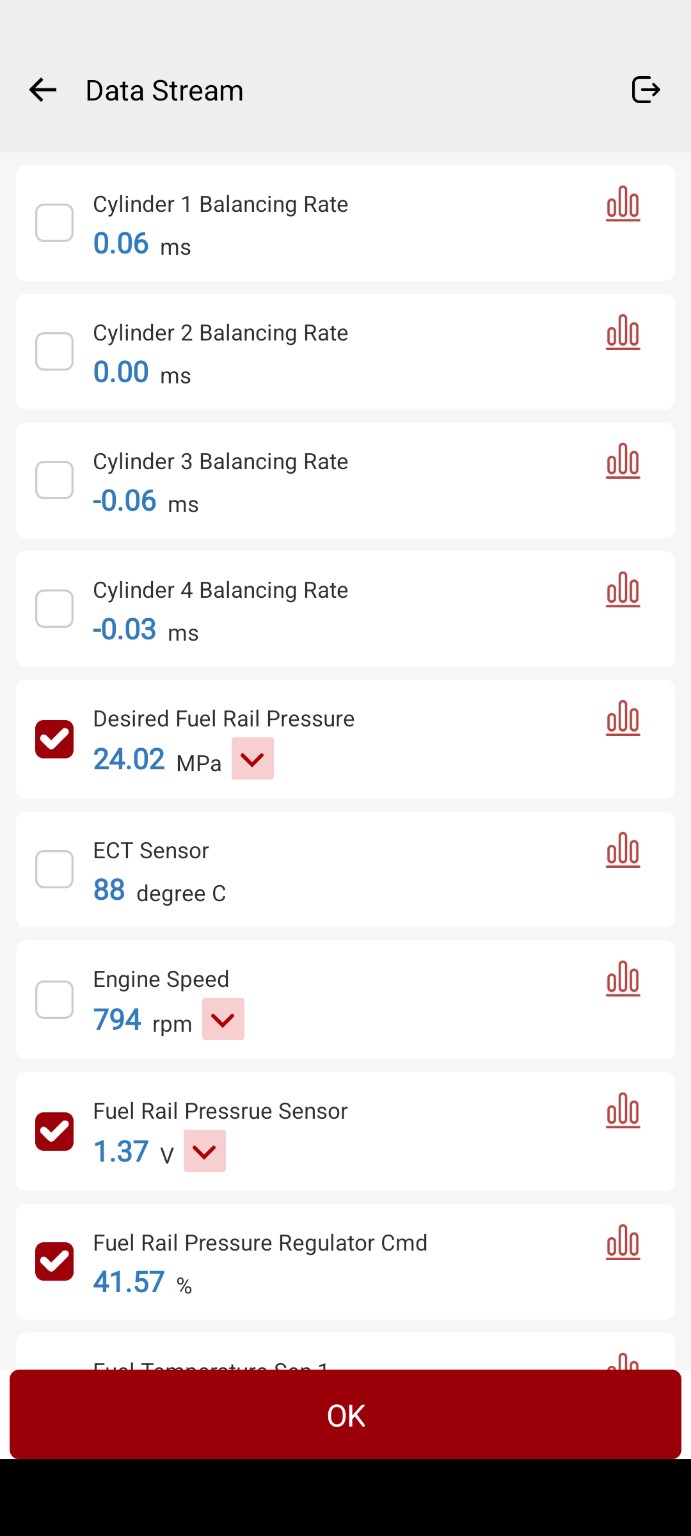

Regulacja ciśnienia paliwa – druga część układanki

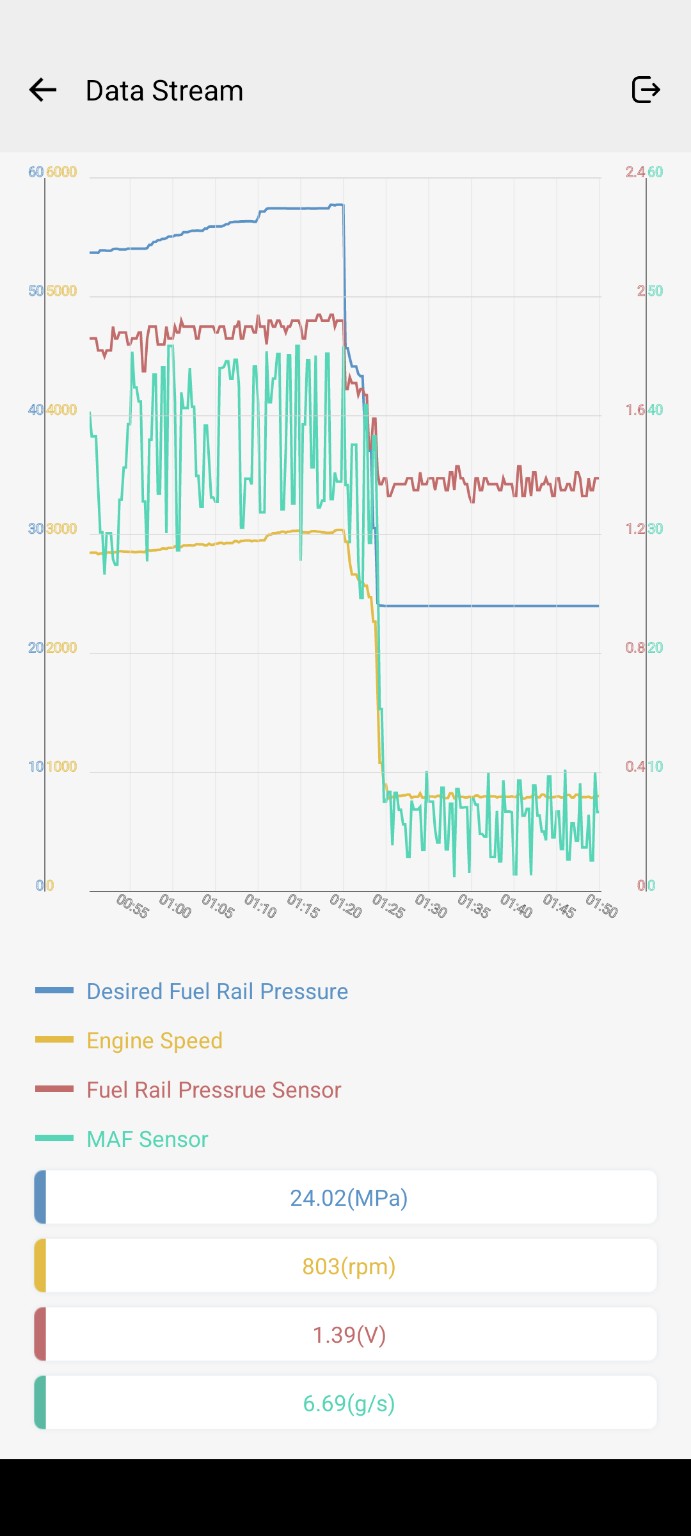

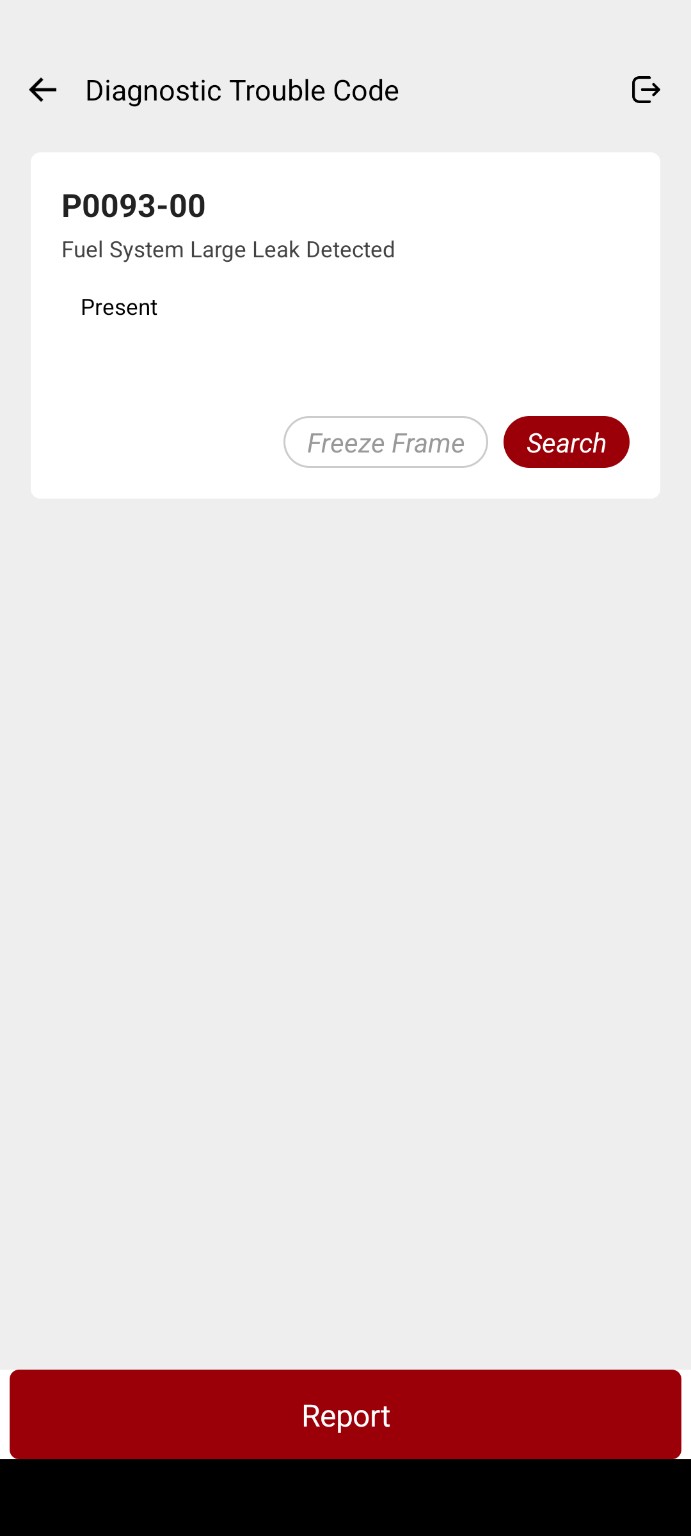

Falujące obroty nie wynikały wyłącznie z sygnału MAF. W tej Merivie problem nakładał się również na układ regulacji ciśnienia paliwa. Po wcześniejszych obserwacjach i testach regulator ciśnienia paliwa został wymieniony.
Po wymianie regulatora praca silnika wyraźnie się uspokoiła. To potwierdziło, że mieliśmy do czynienia nie z jedną, ale z dwiema usterkami jednocześnie: problemem po stronie pomiaru/przyłącza MAF oraz problemem z regulacją ciśnienia paliwa.

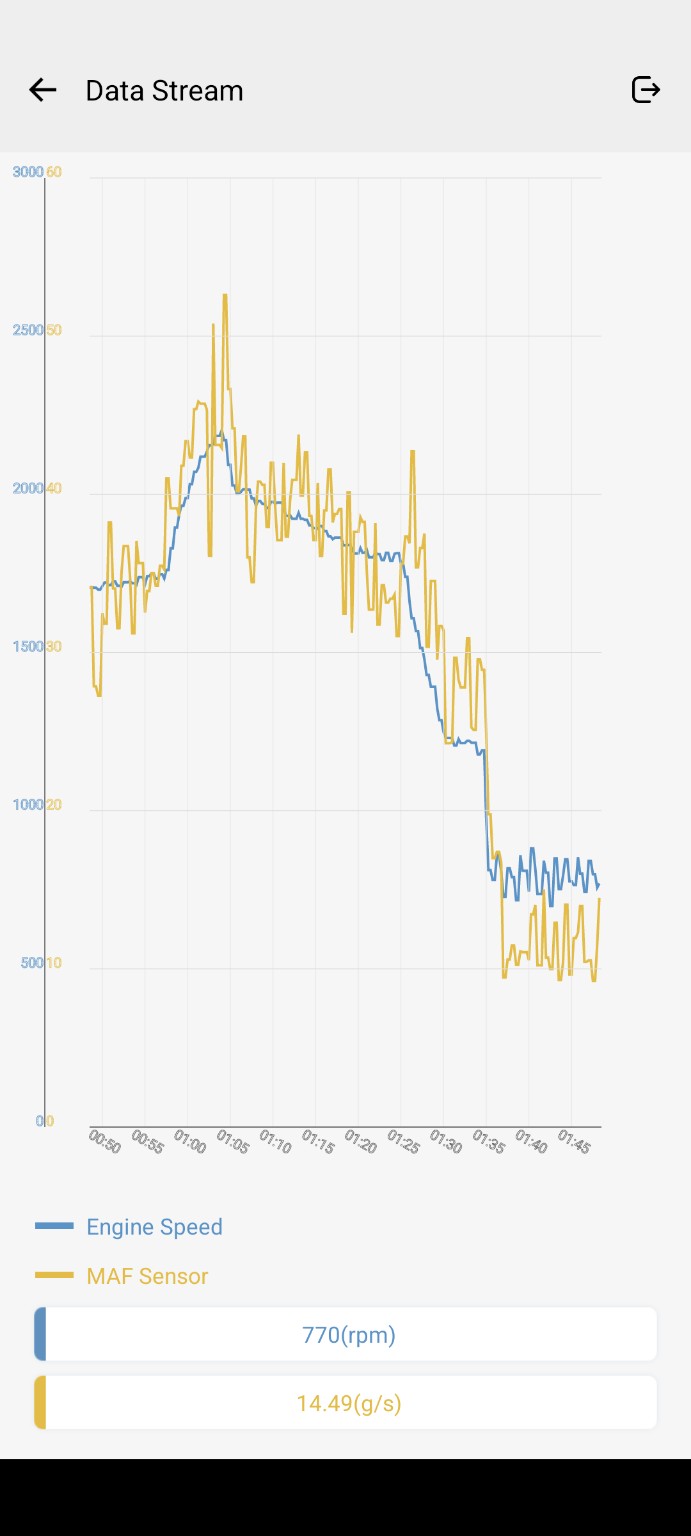

MAF jako wskaźnik rzeczywistej pracy silnika

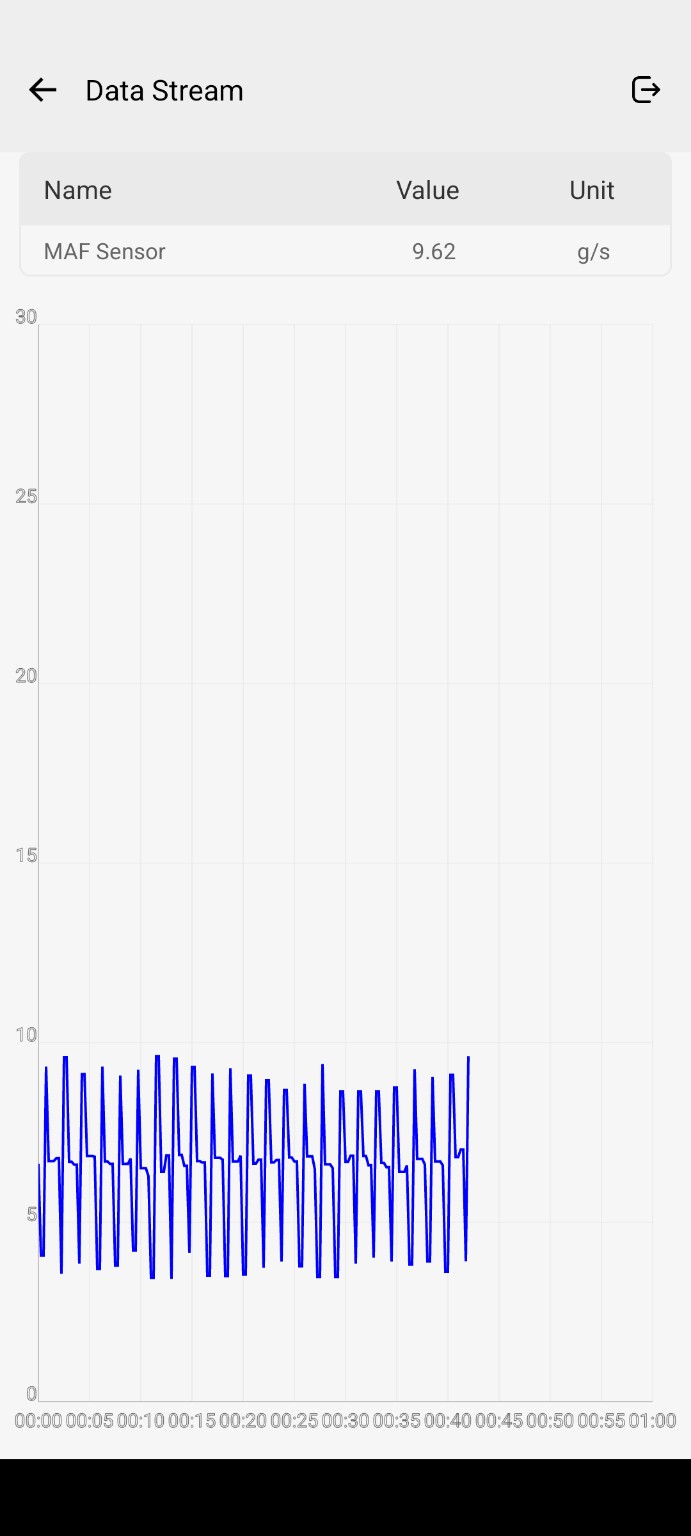

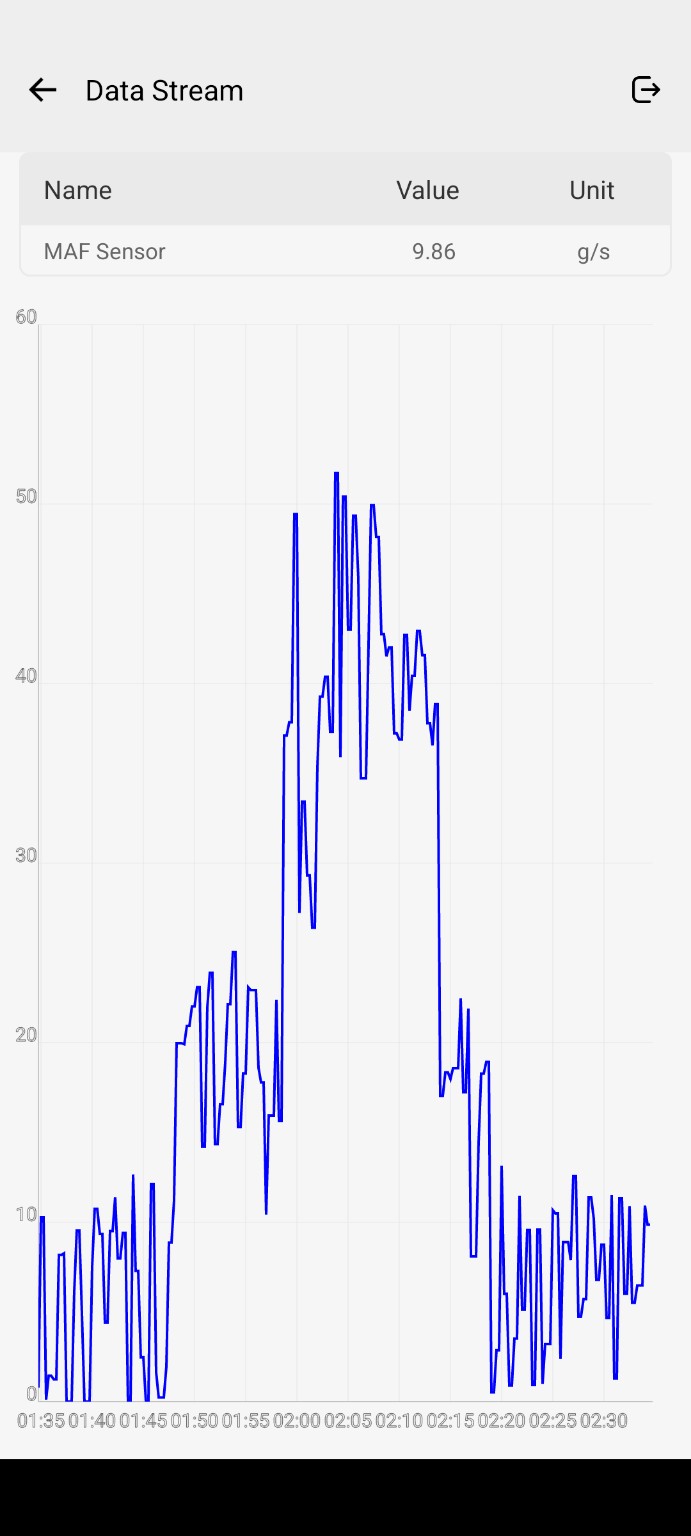

W pewnym momencie przepływomierz został wyjęty z rury, żeby odróżnić problem elektryczny od rzeczywistych pulsacji powietrza. Poza kanałem dolotowym amplituda „piły” malała, co sugerowało, że część wahań była związana z realnym przepływem i pulsacją układu, a nie tylko z elektroniką czujnika.
Efekt końcowy
- tylny prawy zamek wrócił do działania,
- kontrolka blokady drzwi i sygnał dźwiękowy zniknęły,
- silnik przestał tak mocno falować,
- zostało do wykonania końcowe, prawidłowe odtworzenie kostki przepływomierza.
To dobry przykład, że jedna skarga klienta często prowadzi do kilku powiązanych usterek. Wymiana części „na ślepo” zwykle tylko wydłuża drogę do rozwiązania.
Wniosek
W Opel Meriva B problem z zamkami nie musi oznaczać uszkodzonego zamka. Czasem przyczyna leży po stronie sterowania z BCM. Z kolei falujące obroty i dziwne wskazania MAF nie zawsze oznaczają uszkodzony przepływomierz – winna może być również kostka, instalacja albo drugi, równoległy problem w układzie paliwowym.
Dlatego dobra diagnostyka zaczyna się od potwierdzenia przyczyny, a nie od losowej wymiany części.
